マイクロサンプリング法による
多層フィルム層構成の分析

概要


多層フィルムの切片を写真撮影し、マイクロサンプリング法で各層を切り出します。
各層の材質を赤外分光分析（FT-IR）マイクロビーム法によって同定します。



分析法


  • サンプリングサイズ：層厚 数 μｍ 以上
  • 光学顕微鏡観察 ( OM )
  • 走査電子顕微鏡観察 ( SEM )
  • ホットステージによる融点測定
  • フーリエ変換赤外分光分析( FT-IR )
mcanac

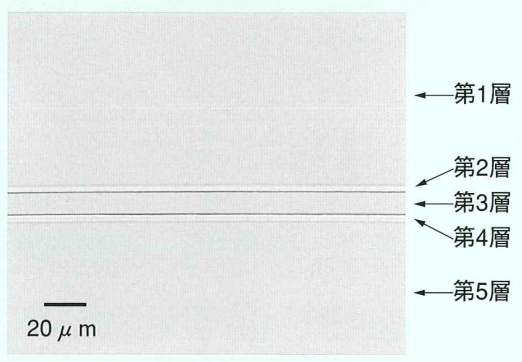

フィルム断面のOM写真

mcanac

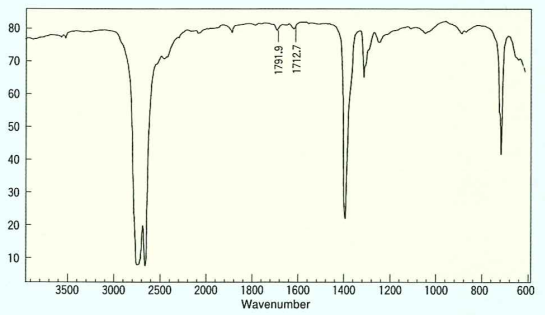

第2層のIRスペクトル
融点 : 110℃
mcanac

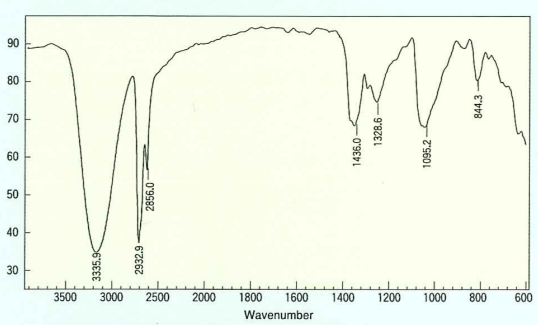

第3層のIRスペクトル
融点 : 183℃


結果


  • 厚み構成 : 220 / 6 / 22 / 6 / 150 ( μm )
  • 第1、第5層 : EVA  第2、第4層 : 酸変性PE  第3層 : EVOH
  • 酸変性PE ( 第2、第4層 ) は、マイクロサンプリング法で初めて明らかになった。


検索番号：4007
