分析例
カーボンに白金（Ｐｔ）を担持させた２種類の市販の触媒を用いて電位サイクル試験により触媒を劣化させ、試験前後の特性を測定し触媒の劣化状態を評価
電位サイクル試験条件：0.6V－0.9V（0.1V/sec）、2,000サイクル（＊）
（＊）参考文献：「固体高分子形燃料電池の目標・研究開発課題と評価方法の提案」平成19年1月
燃料電池実用化推進協議会

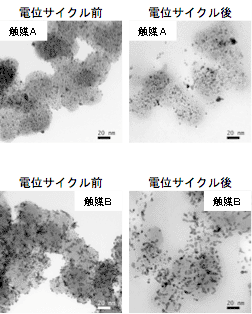

| 【Ｐｔ粒子の分散状態（ＴＥＭ像)】 |
【Ｐｔ粒子の結晶性（ＴＥＭ格子像)】 |
※黒い粒子が Pt、灰色部分がカーボン
|
|
透過電子顕微鏡（ＴＥＭ）による観察の結果、電位サイクル試験後は、触媒Ａ・Ｂともに複数のＰｔ粒子が結合してＰｔ粒子が大きくなっていることがわかる
