異種材料の接合界面解析
三次元構造解析、元素マッピング

概要

金属／樹脂などの一体成形による軽量化技術が注目されている。この接合界面を評価することにより接着強度発現メカニズム、接着不良などの解明のための有用なデータが取得できる。アルミニウム／ PBT 樹脂　接合材料の三次元 SEM、TEM による接合界面の立体的な観察、TEM 元素マッピングによる樹脂の金属への侵入の様子、界面の元素分布の観察結果を紹介する。

アルミニウム／PBT樹脂　三次元構造解析　SEM TEM

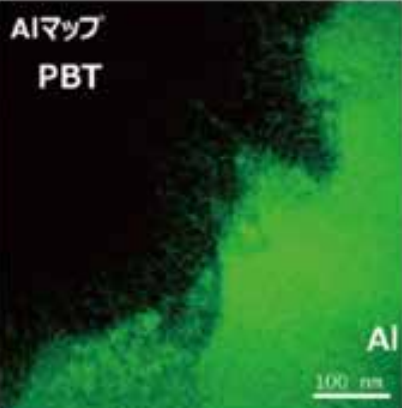

アルミニウム／PBT樹脂　元素マッピング　TEM-EELS

元素マッピング像では、それぞれの元素の存在場所を明るく表示する

• 表面処理層中の微細な構造部分は AI で構成されている
• 表面処理層には O が多く検出、C は処理層の内部まで存在することが示唆された
• 処理層の根元部分まで PBT 樹脂が入り込んでいることが推察される
