概要
nanoTA (TA : Thermal Analysis) は走査プローブ顕微鏡 (SPM) による局所熱分析手法である。
本手法では微小な SPM プローブを用いて試料を局所的に加熱する事により、マイクロスケールの空間分解能で軟化温度を測定できる。
ここでは、nanoTA の原理、及び測定事例としてポリマーアロイの軟化温度測定を実施した結果について紹介する。
nanoTA の原理
測定の模式図
熱機械分析 (TMA) とのプローブ径の比較
| 手法 | TMA | nanoTA |
|---|---|---|
| プローブ径 | 0.5 ～ 1 mm | ～ 60 nm |
TMA の一般的なプローブ径より小さい領域の
軟化温度を測定できる (空間分解能 : ～ 1 μm)
プローブ変位と加熱温度の関係

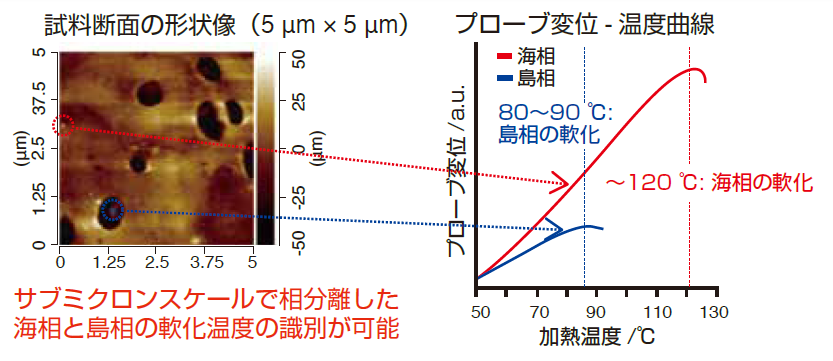

測定事例：ポリマーアロイの局所軟化温度測定
| 適用例 |
|---|
|
● 劣化解析 ▶ 劣化の進行度合い（ゲル化など）を評価 ● 異物分析 ▶ サブミクロンスケールの異物を評価 ● 不良解析 ▶ 成形時の不良箇所を評価 ▶ 熱硬化性樹脂の局所的な硬化不良を評価 |
検索番号：4096
