液中コラーゲンの形状測定および弾性率マッピング
- 環境制御型走査プローブ顕微鏡 -

概要

材料は、環境により形態や物性などが変化する。従って、実際に使用される環境下で評価する事が望ましい。
三井化学分析センターでは、環境制御下での走査プローブ顕微鏡 (SPM) 測定のラインナップを充実させている。
その一つに液中測定がある。ここではヘルスケア材料の一種であるコラーゲンの形状と物性を、液中で評価した事例を紹介する。

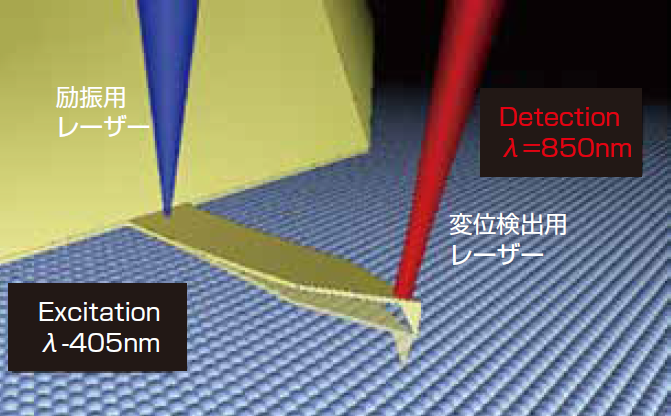

液中SPM測定について

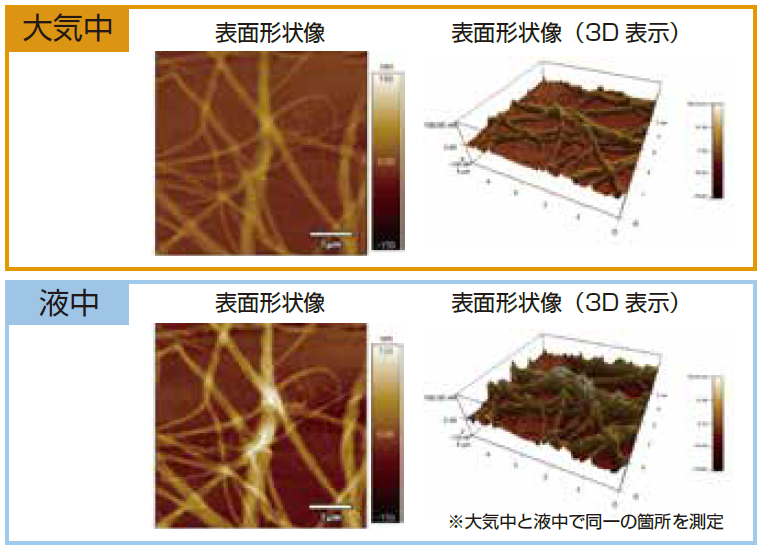

事例1 : 液中での形状測定

• 液中では、大気中に比べ、コラーゲン繊維の一本一本が膨潤し、太くなっている。

• 大気中と液中とでの試料形態の違いが分かる。

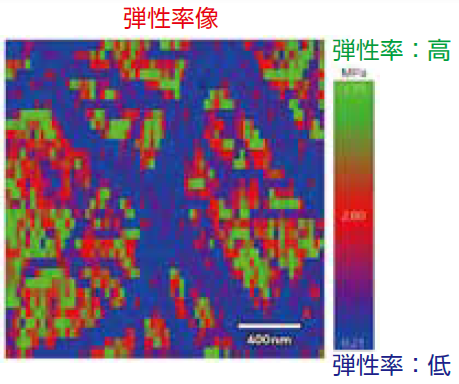

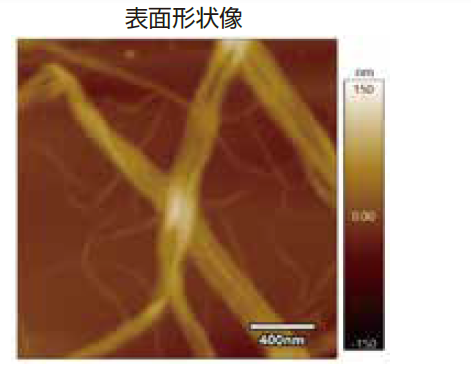

事例2 : 液中での弾性率マッピング

• 太いコラーゲン繊維が形成されている領域は、他の領域に比べて弾性率が低い (軟らかい) 傾向が見られた

• 液中弾性率マッピングから、液中における物性値の分布を可視化できる。

検索番号：4097
