概要
PVモジュールのEL非発光部の電極形態観察や元素分析などを行い、不良原因を推定する。

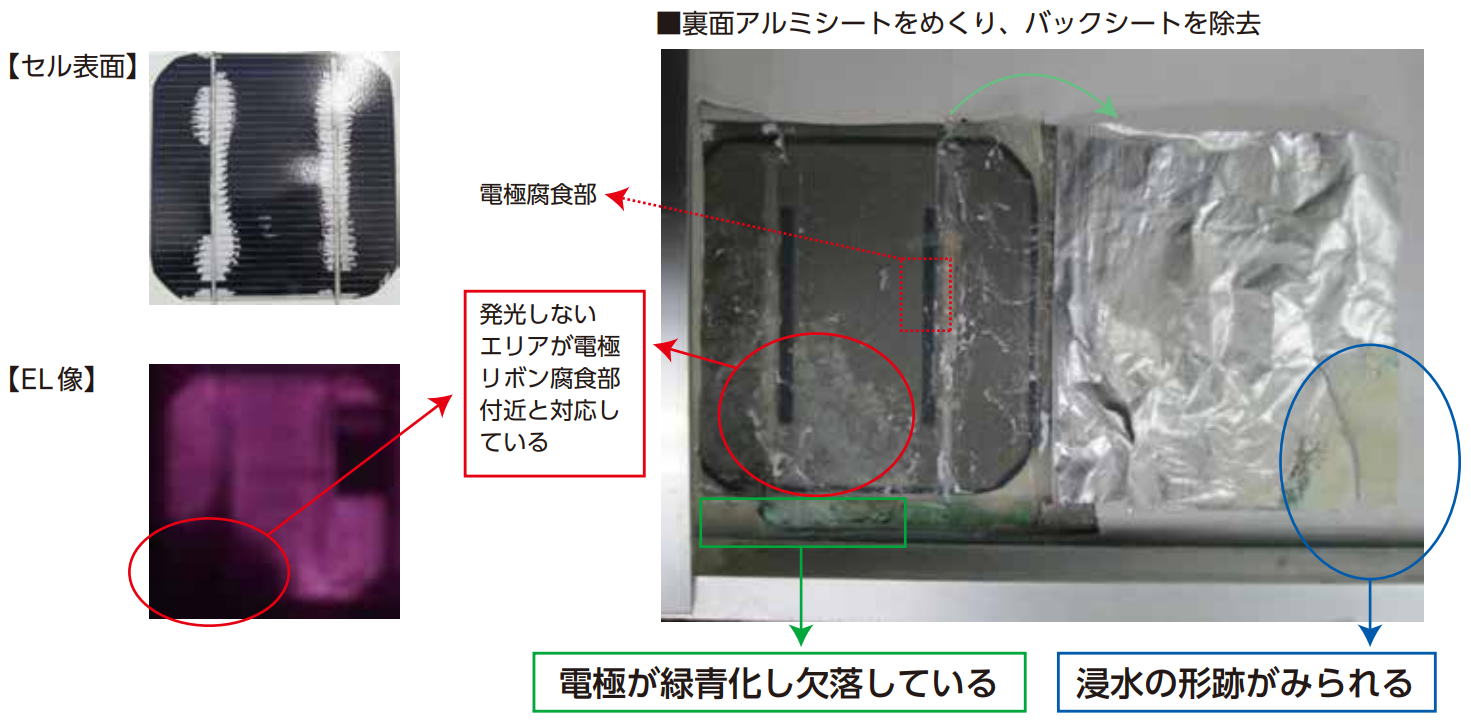

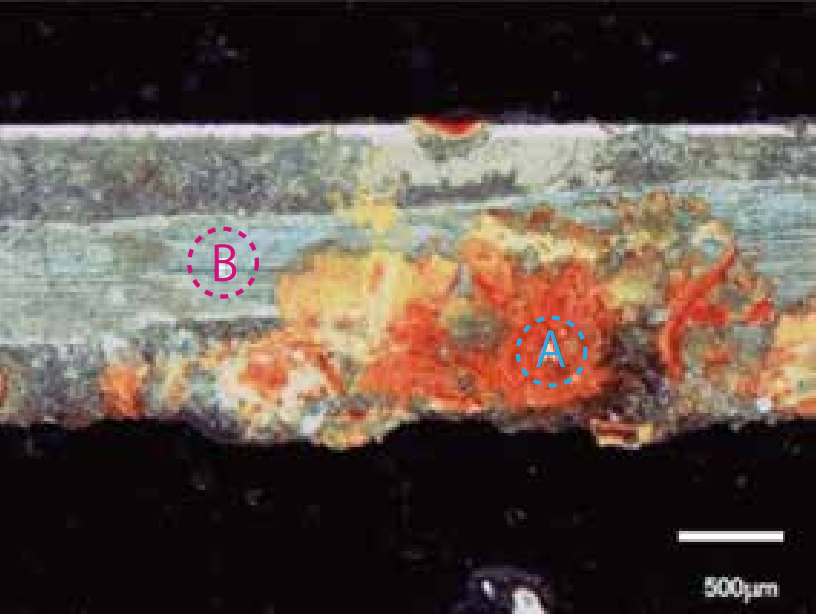

分析例 曝露試験後のPVモジュールのインナー電極腐食部の分析
| A:腐食部 | B:正常部 | |
| 元素 | 質量濃度[%] | |
|---|---|---|
| C | 8.35 | - |
| O | 9.77 | 2.28 |
| Cu | - | 52.24 |
| Sn | - | 30.71 |
| Pb | 81.88 | 14.77 |
| Total | 100 | 100 |
変色部はPb酸化物と推定される
