リチウムイオン二次電池の劣化解析

概要


リチウムイオン電池では充放電サイクルにより、電池容量の低下や正・負各電極の抵抗増加などの劣化が起こる。

劣化解析では使用されている材料の特定に加え、劣化前後における材料の組成や形態変化、変質生成物の増加、LiやCoなどの化学状態の変化を調べることで、電池の容量低下や抵抗増加の要因について総合的に考察する。

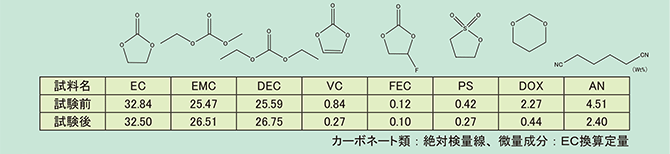

分析例　保存試験前後の電解液ガスクロマトグラフ分析


  • ガスクロマトグラフにより電解液の分析を行った結果、保存試験後に電解質、添加剤の減量が確認された
  • 微小ピークをGC/MSにより解析した結果、フルオロホスホン酸ジエチルと推定された
mcanac

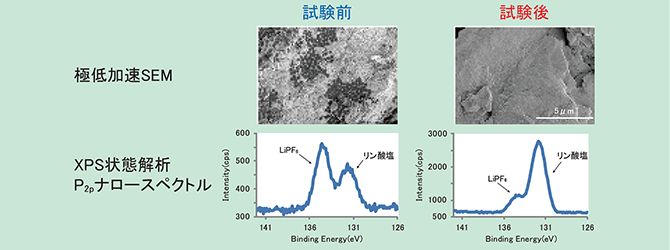

分析例　保存試験前後での電極表面のSEM観察とXPS分析


  • 保存試験前後の負極表面をSEM観察した結果、堆積物の増加が確認された
  • XPS分析により、LiPF6 の比率の減少とリン酸塩（ LiPFxOy や P2O5 等）の増加が確認された
mcanac


検索番号：9021



本技術資料ダウンロード
お問い合わせはこちら
  • 　分析メニュー・事例



お問合せ

《CONTACT》

分析についてのご相談などお気軽にお問合せください。
弊社担当営業よりご案内させて頂きます。
WEBからのお問合せはこちらから。

  お問合せフォーム（別ウィンドウが開きます）
📩

東日本営業グループ
TEL．03-6880-7695　FAX．03-6880-7696

〒104-0028  東京都中央区八重洲2-2-1 東京ミッドタウン八重洲
八重洲セントラルタワー 17階


東海営業グループ
TEL．052-587-3617　FAX．052-587-3618

〒450-0003  愛知県名古屋市中村区名駅南1-24-30
（名古屋三井ビル本館）


西日本営業グループ
TEL．06-6446-2960　FAX．06-6446-2970

〒550-0004  大阪府大阪市西区靭本町1-11-7
（信濃橋三井ビル）


西日本営業グループ（岩国営業チーム）
TEL．0827-53-9190　FAX．0827-53-8894

〒740-0061  山口県玖珂郡和木町和木6-1-2



 ▶ホーム 

 ▶プライバシーポリシー 
mcanac mci


Copyright © MITSUI CHEMICAL ANALYSIS & CONSULTING SERVICE, INC. All Rights Reserved.
