黒鉛と電解液の親和性評価
-パルスNMR、ガス吸着法-

概要


負極活物質である炭素材料と電解液の親和性も電池特性を左右する。親和性は炭素材料であれば、細孔形状・サイズ、比表面積などであったり、電解液であれば組成によって変動する可能性がある。ここでは電池材料に対する親和性評価法を紹介する。



黒鉛近傍の電解液の分子運動性評価 (パルスNMR)


mcanac
mcanac

・黒鉛A : 人造系

・黒鉛B : 天然系

・電解液 : 1M-LiPF6 EC/EMC/
　　　　　　DMC-1/1/1vol%

得られた磁化強度を緩和時間の長さ(運動のし易さ)で3成分(Hard、Mild、Soft)に波形分離


mcanac
  • 　黒鉛A、B共にHard成分は検出されず、電解液は液体的挙動を示した
  • 　黒鉛Aは運動性の高いSoft成分が少なく、電極と電解液の相互作用が強い成分の存在が示唆された

mcanac
  • 　黒鉛A、B共に -80 ℃ではHard成分(凍結成分)が検出された
  • 　黒鉛Aの方が黒鉛BよりもHard成分が少なく、電解液との親和性の差によるものと推定される


黒鉛の親和性評価(ガス吸着法)


  比表面積[m2/g]
窒素吸着		 比表面積[m2/g]
水蒸気吸着		 比表面積の比
(水蒸気/窒素)
黒鉛A
(人造系)		 1.4 0.22 0.16
黒鉛B
(天然系)		 3.5 0.25 0.07

・窒素比表面積
⇒物理的相互作用
　(細孔、形状 など)のみ

・水蒸気比表面積
⇒物理的相互作用
　＋化学的相互作用

水蒸気比表面積/窒素比表面積
⇒試料形状等を考慮した
　水との化学的な相互作用
　(親和性)を評価できる

mcanac
比表面積の比から黒鉛Aは電解液との親和性が大きいと推定される

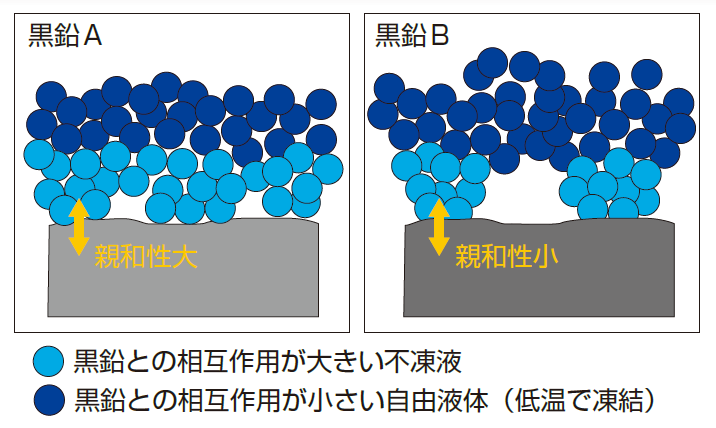

パルスNMRとガス吸着法から導かれる黒鉛表面のイメージ


mcanac

電解液の状態
黒鉛表面最近傍 :
黒鉛との相互作用(親和性)が強いため不凍液体
最近傍以遠 :
相互作用が弱くなり、自由液体(-80 ℃では凍結成分)

黒鉛A
電解液との親和性が大きく、電極表面近傍に相互作用の強い不凍液体が多く存在

黒鉛B
電解液との親和性が小さく、電極と相互作用の小さい自由液体(凍結成分)が多く存在

パルスNMRおよびガス吸着法で黒鉛に対する親和性を評価できる



検索番号：9094



本技術資料ダウンロード
お問い合わせはこちら
  • 　分析メニュー・事例



お問合せ

《CONTACT》

分析についてのご相談などお気軽にお問合せください。
弊社担当営業よりご案内させて頂きます。
WEBからのお問合せはこちらから。

  お問合せフォーム（別ウィンドウが開きます）
📩

東日本営業グループ
TEL．03-6880-7695　FAX．03-6880-7696

〒104-0028  東京都中央区八重洲2-2-1 東京ミッドタウン八重洲
八重洲セントラルタワー 17階


東海営業グループ
TEL．052-587-3617　FAX．052-587-3618

〒450-0003  愛知県名古屋市中村区名駅南1-24-30
（名古屋三井ビル本館）


西日本営業グループ
TEL．06-6446-2960　FAX．06-6446-2970

〒550-0004  大阪府大阪市西区靭本町1-11-7
（信濃橋三井ビル）


西日本営業グループ（岩国営業チーム）
TEL．0827-53-9190　FAX．0827-53-8894

〒740-0061  山口県玖珂郡和木町和木6-1-2

 ▶ホーム 

 ▶プライバシーポリシー 
mcanac mci


Copyright © MITSUI CHEMICAL ANALYSIS & CONSULTING SERVICE, INC. All Rights Reserved.
